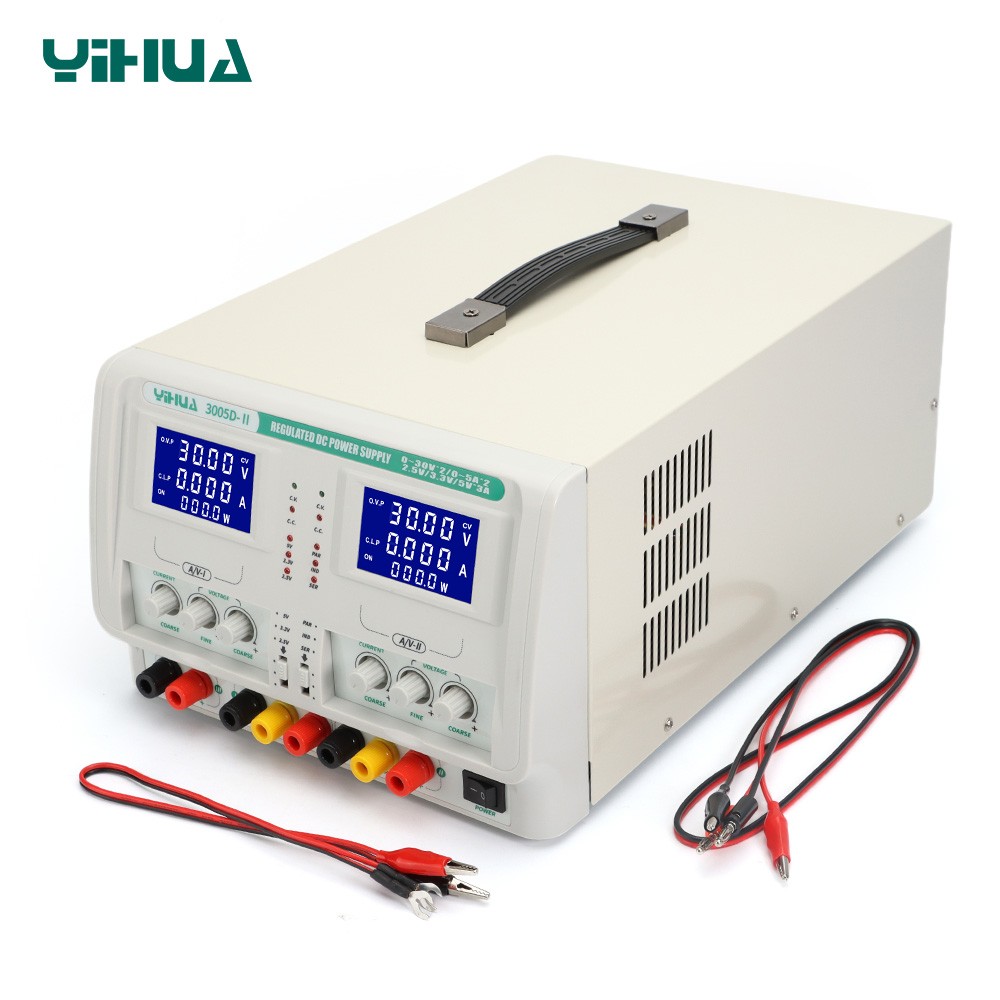

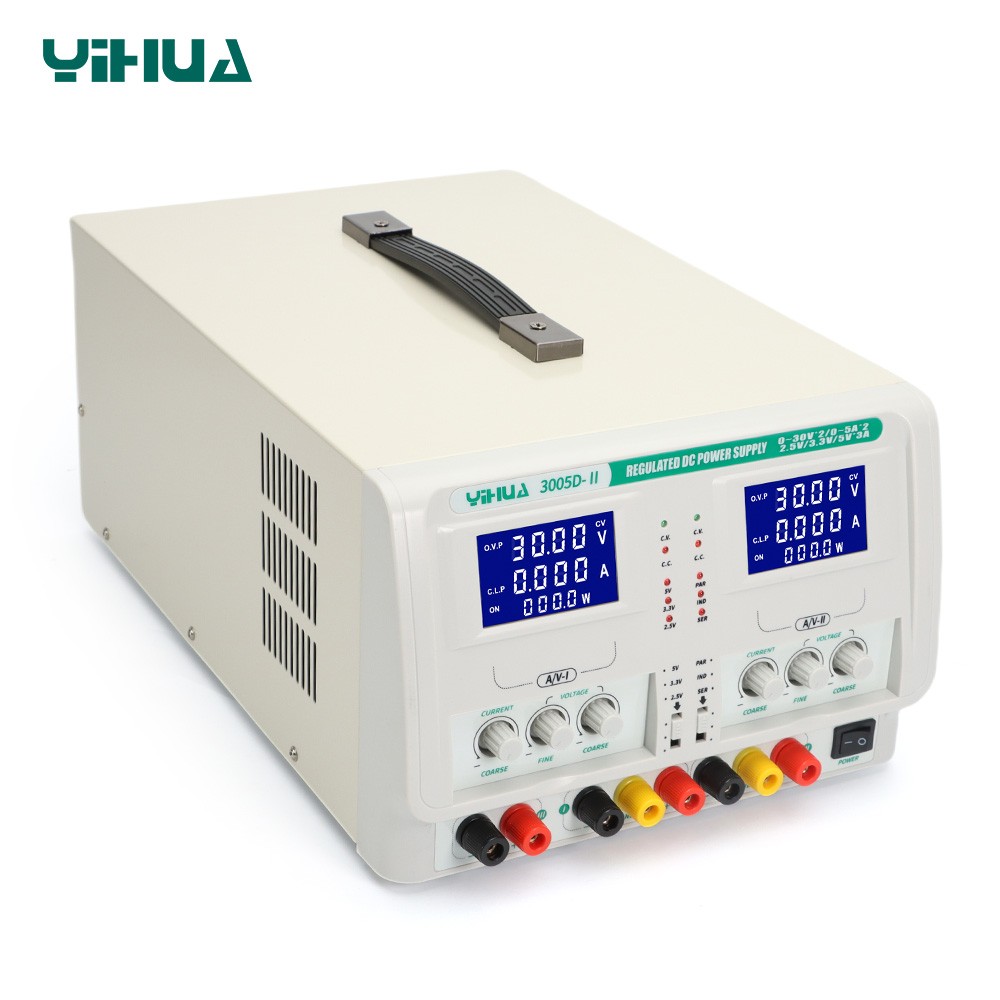

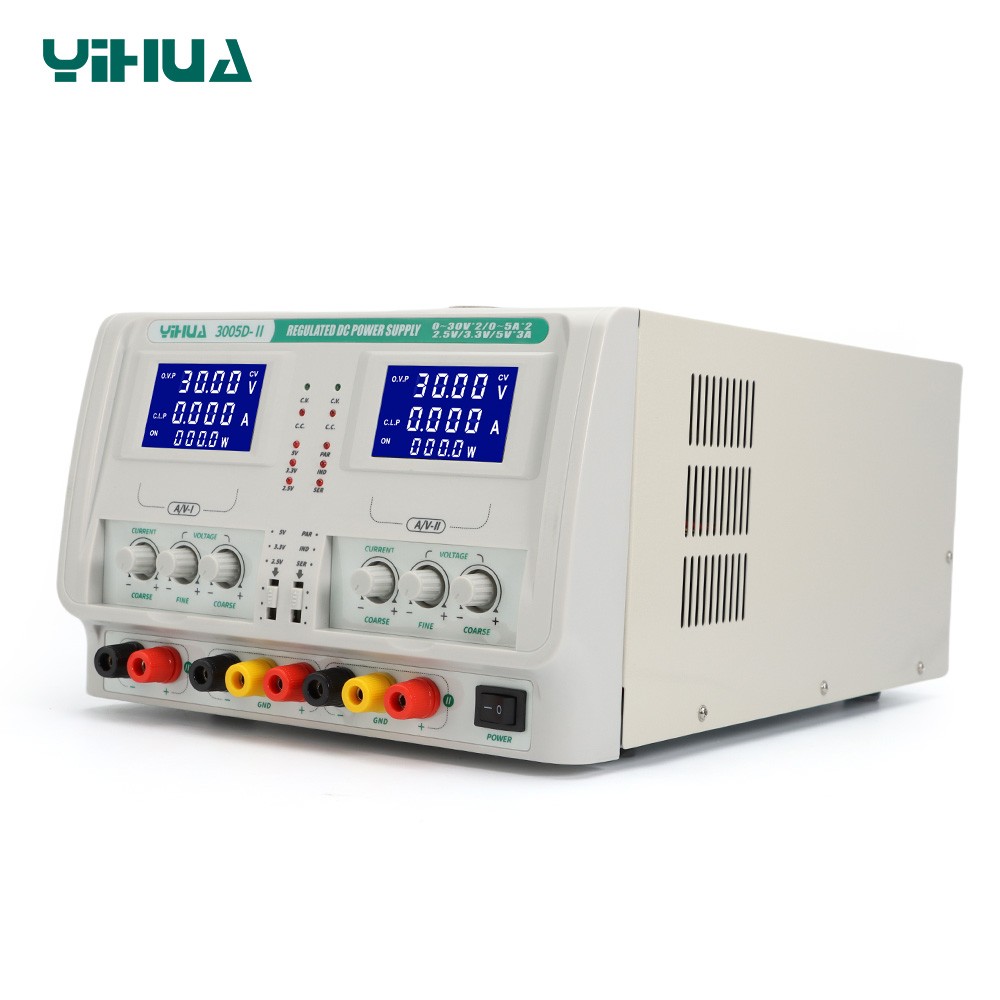

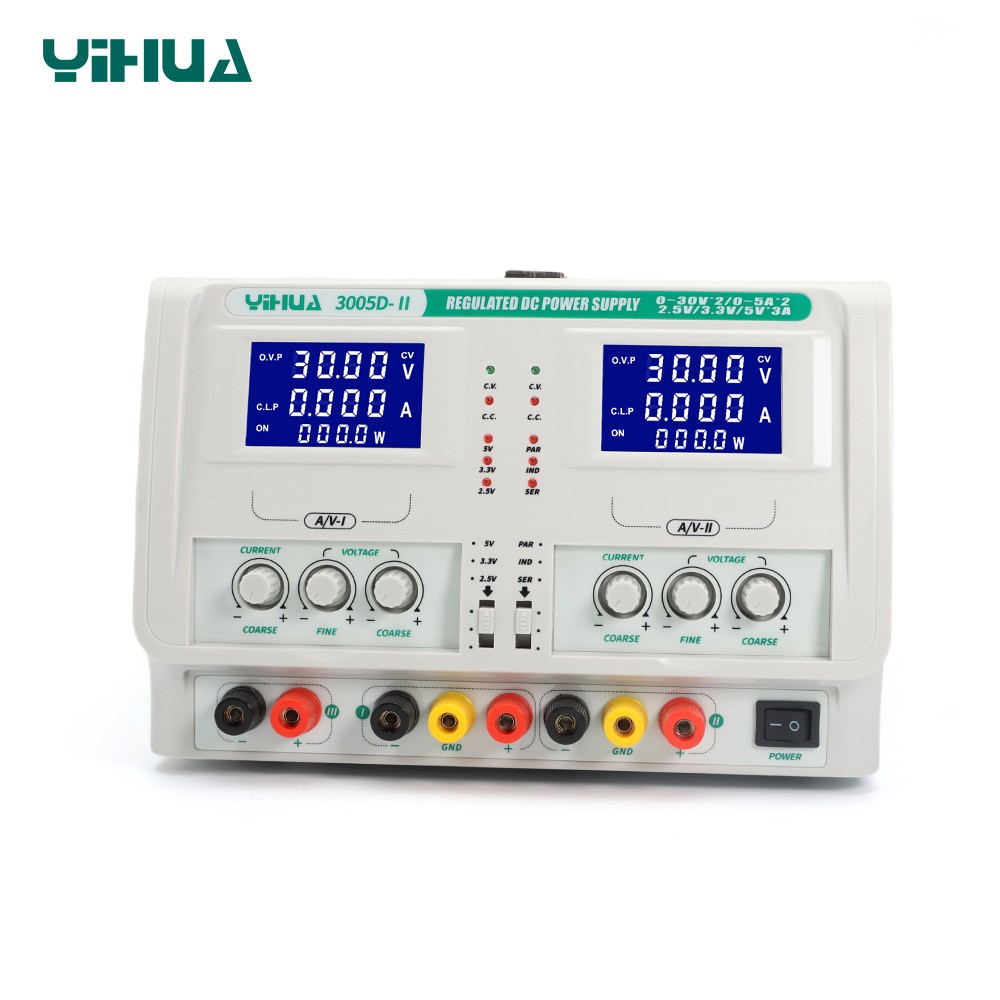

WellHise Yıhua 3005D-II 0-30V 0-5A Programlanabilir Çift Çıkışlı Dijital Regüleli Güç Kaynağı

 Çalışma Modu
Sabit Voltaj / Sabit Akım

 Koruma Türleri
Akım/Voltaj Sınırlama, Kısa Devre Koruması, Aşırı Isınma Koruması

 Soğutma
Hava Soğutmalı

Ana Ünite Ölçüleri
G370 x D250 x Y160 mm ±5mm

 Çalışma Ortamı Sıcaklığı
-10°C ~ 40°C / 14°F ~ 104°F

 Bağıl Nem
< %90

 Hat I / II Bağımsız Çıkış Özellikleri

• Çıkış Voltaj Aralığı: 0~30V

• Çıkış Akım Aralığı: 0~5A

• Hat Regülasyonu (Line Reg.):

  • CV ≤ 0.01% + 1mV

  • CC ≤ 0.2% + 1mA

• Yük Regülasyonu (Load Reg.):

  • CV ≤ 0.01% + 5mV ( <3A ) / CC ≤ 0.2% + 5mA ( <3A )

  • CV ≤ 0.01% + 7mV ( >3A ) / CC ≤ 0.2% + 10mA ( >3A )

• Ripple & Gürültü (5Hz~1MHz):

  • CV ≤ 0.5mVrms ( <3A ) / CC ≤ 3mArms ( <3A )

  • CV ≤ 1mVrms ( >3A ) / CC ≤ 5mArms ( >3A )

• Gerilim Doğruluğu: ±0.5%rdg + 2 birim

• Akım Doğruluğu: ±0.5%rdg + 2 birim

• Ekran Çözünürlüğü: ±0.5%rdg + 2 birim

 Hat III Çıkış Özellikleri

• Çıkış Voltajı (Nominal): 2.5V / 3.3V / 5V ±0.1V

• Nominal Akım: 3A

• Hat Regülasyonu: ≤1mV

• Yük Regülasyonu: ≤10mV

• Ripple & Gürültü (5Hz~1MHz): ≤1mVrms

İzleme Karakteristikleri

  Seri Bağlantı:

• Hat Regülasyonu: ≤1mV

• Yük Regülasyonu: ≤30mV

• Ripple & Gürültü: ≤1mVrms

 Paralel Bağlantı:

• Ripple & Gürültü:

  • CV ≤ 0.5mVrms ( <6A )

  • CV ≤ 1mVrms ( >6A )
